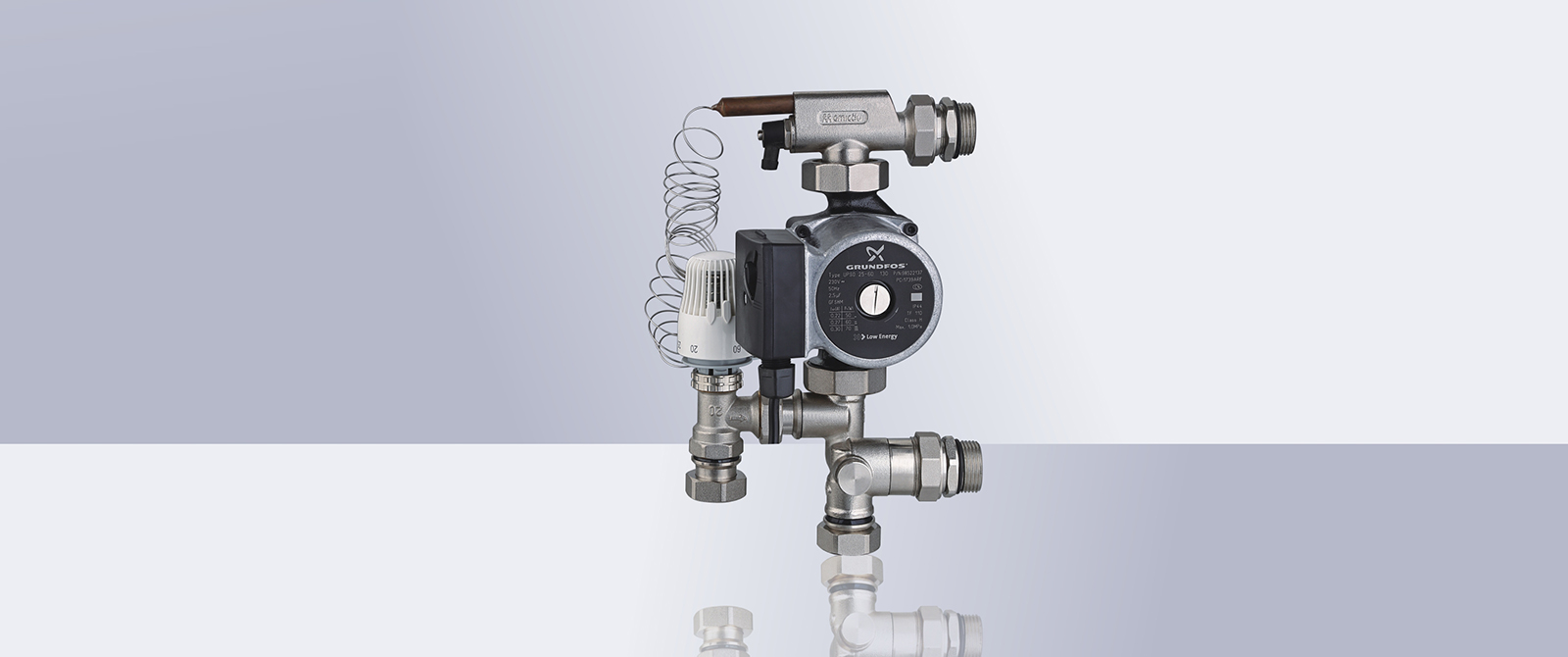

皮埃蒙特混水系統

地暖混水控制單元

壁掛爐產出的高溫熱水進入到混水系統，通過循環泵的作用，使地暖系統的回水一部分回到混水系統中，與壁掛爐產出的高溫水混合之后，進入地暖系統采暖。液體溫包通過感溫探頭感應混合后的水溫，調節溫控閥。若混水溫度高于設定的溫度(如55℃)，則液體溫包自動膨脹，產生壓力使溫控閥的閥門關小，減少壁掛爐高溫水進入混水系統的水量；若混水溫度低于設定的溫度(如55℃)。則液體溫包自動收縮，使溫控閥閥門開度更大，增加壁掛爐高溫水進入混水系統的水量，通過這種自動化的調節，使水溫穩定的達到地暖采暖的要求溫度。
